Още един опит за монтаж на бокс към харпуна
|
|
Здравейте колеги,
Реших да направя приспособление за закрепване на бокс към харпуна с формата на скоба, която се стяга около самата тръба. Спрях се на този вариант на фиксиране по две причини: понеже позволява бърз и лесен монтаж и демонтаж – само с един крилчат болт, на ръка, без да се ползват ключове и понеже не посмях да пробивам дръжката на харпуна.
За извивката около тръбата на харпуна използвах ламарина с дебелина 1.00 mm, за по-добра еластичност. Към нея, за по-добра стабилност, заварих ламарина с дебелина 2.00 mm, към която се фиксира бокса.
Болтчето за фиксиране на бокса е М6. Стъпката на резбата е цолова, но стругаря, който прави болтчето не можа добре да ми обясни каква е точно стъпката, или пък не искаше. Резбата е същата като на болтчетата от стативите за фотоапарати, които продават по магазините. Болтчето и гайката за фиксиране на скобата към тръбата на харпуна са със стандартна резба М 5 х 1. Болтчето за фиксиране на бокса е закрепено постоянно към ламарината чрез зегер шайба. За целта може да се използва и О-пръстен.

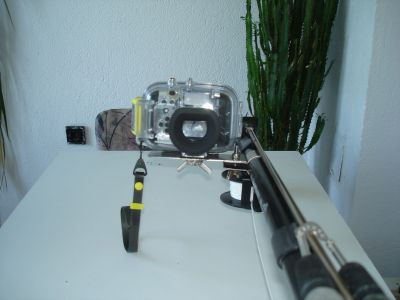

На следващите две снимки се вижда варианта за пневматичен харпун.
Недостатъка, който установих от първото монтиране на бокса към пневматичния харпун е, че ограничава видимостта от дясно. Не знам как стои въпросът с видимостта при колегите които монтират бокса към дръжката. Вероятно при тях боксът не пречи така на видимоста поради това, че стои по-назад. Сега обмислям подобрена версия, с по-различна форма на скобата, при което боксът ще стои по-ниско (горната му част да бъде наравно с горната част или дори с центъра на тръбата), за да не пречи на видимостта, или поне да пречи по-малко. Опасявах се и от това, че скобата ще увеличи тежеста на харпуна, но тези ми опасения се оказаха неоснователни. При гмуркането което направих с пневматика не забелязах разлика в теглото.
Надявам се информацията да е от полза на заинтересованите.
Поздрави,
Вальо
|
|
|
Не ти ли пречи, когато зареждаш? Поне до колкото виждам, боксът е пред първата засечка.
|
|
|
много добре е станало.
И аз в момента умувам и ровя из нета за най-удачно решение, хем здраво и хем да не ми пречи на зареждането на дървения.
Засега най-доброто което съм намерил е това, струва 35 долара:
|
|
|
Колега 4-life,
С ластичния не съм го пробвал, но би трябвало да не пречи на зареждането. Замисълът ми е следния:
Преди зареждане разхлабвам болта който затяга скобата, след това завъртам бокса, да застане отдолу, зареждам, връщам бокса на мястото му в страни, отдясно и отново затягам болта.
На колегата Spear:
Благодаря за оценката!
Това което показваш определено много ми харесва. Дай повече подробности за тези пластмасове скоби. Kъде мога да ги намеря?
|
Wishbone
03-08-2009 09:37
|
Имам същата скоба, ама самоделка. Завъртането ми го измисли бате Тео преди 2-3 години.
Прави се елементарно - вместо дупка за едната перчатка, на алуминиевата основа има прорез.
|
|
|
Вальо майстора се казва Tin Man, ето му я темата: [link] пиши му на лични, че искаш да купиш и ще ти даде повече инфо.
|
mc_ribe_ribe
03-08-2009 15:47
|

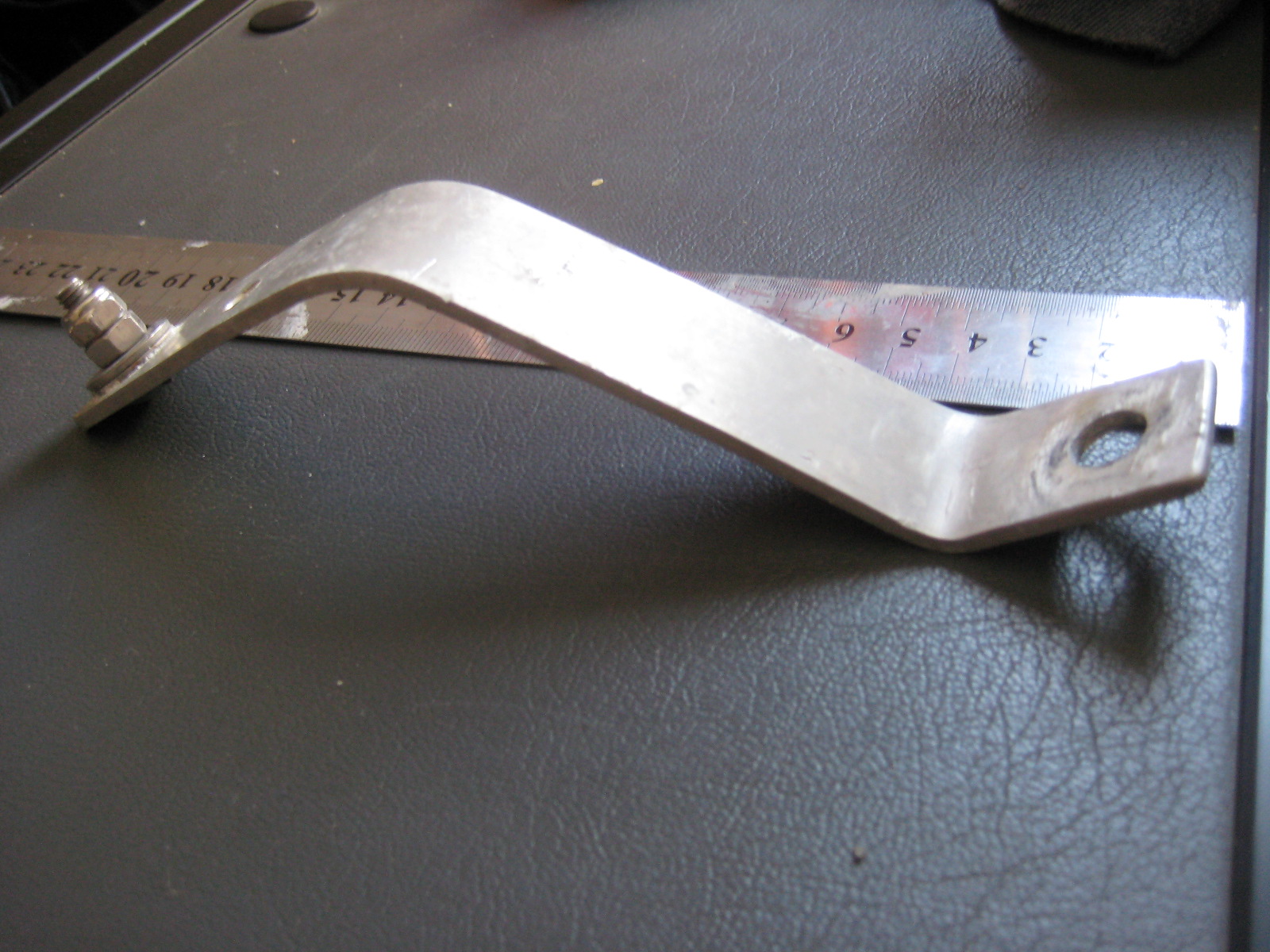

Ето още един статив,предназначен за закрепяне в долната част на дръжката посредством щпилка с крилчата гаика!По този начин камерата не пречи на мерната линия ,на зареждането и на ръката с която държим харпуна и ни дава възможност за 2 точки за корекция на ракурса!Съжалявам но не мога да ви покажа закрепянето на статива към дръжката на харпуна,понеже имах нещастието да го изгубя в морето наскоро...Но мога да дам пример с новия красив дървен харпун 85 на колегата по форум "@4-life" където забелязах същото закрепване с шпилка навита в дръжката
[link]
|
|
|
Spear благодаря,
Ще му се обадя.
Колега mc_ribe_ribe,
Това което показваш ми се вижда много примамливо - максимално изчистена и опростена конструкция. Само една извита шина с няколко отвора и 1 -2 болта. Направо супер. Много харесвам такива опростени и добре работещи конструкции. Намерих отново и снимките с красивия дървен харпун на колегата. В интерес на истината когато за пръв път ги разглеждах не бях забелязал тази крилчата гайка.
Благодаря за инфото,
Вальо
|
|
|
на американеца са много изпипани, но и там проблема със зареждането на харпуна съществува.
Говоря за дървен харпун с елипсовидно сечение на тялото. При мен ластиците са много късо отрязани за по-далечен изстрел и много трудно зареждам. Ако монтажа е долу на дръжката ще пречи със сигурност.

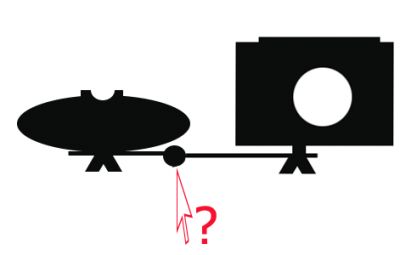

Търся решение при което с някакъв ключ шината държаща макарата може да се освободи и пречупи надолу(да увисне) докато трае зареждането и след това да се върне в хоризонтално положение, но не се сещам как да стане.
Преди да заредя
След като съм заредил
В същото време всичко трябва да супер стабилно и здраво, защото при изстрел сътресението е много голямо. Трябва и да е от нещо което не ръждясва.
Някой има ли идея?
|
|
|
Spear,

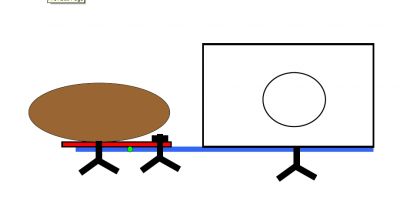

Аз виждам решението на твоя проблем по следния начин: Пластината на която е закрепен бокса се разделя на две части: къса, неподвижна, която е заварена към основна планка (червената) и дълга, подвижна, към която се фиксира бокса. Те са свързани от пантичка (ментише). На схемата това е зелената точка. Подвижната част от своя страна се фиксира към основната (червена) пластина чрез третото (междинно) крилчато болтче. Нещата ще изглеждат по следния начин:
При зареден харпун:
При зареждане средния крилчат болт се развива, подвижното рамо с бокса пада надолу зада не пречи и изглежда така:
|
|
|
Перфектно решение
|
|
|
За да не падне крилчатият болт, аз бих сложил една допълнителна гайка от долната страна на подвижното рамо, леко парната... както и две парченца(крилца) към главичката на болтче от неръждавейка, ако няма готово.
Не съм виждал готови тънки пантички, но и те може да се направят - с парнати гайки и осички.
|
|
|
Spear,
Крилчатите болтове са правени. Аз не съм виждал по магазините крилчати болтове. На снимката по-долу се виждат и двата вида болтове, които ползвах. Болтът който е за фиксиране на бокса е направен от обикновено болтче М6 + шайба с широка периферия + 2 пластинки. Предварително си отрязвам пластинките и си ги подготвям на ъглошлайфа, така че да пасват добре към главата на болта и към шайбата, след което отивам при заварчика, който превръща всичко това в крилчат болт. Ако се вгледаш внимателно в снимката се вижда и втора, по-голяма шайба над заварената. Тя няма отношение към нещата, наложи се да я сложа понеже стругаря обърка малко размерите на болта. Другият болт, който затяга скобата около тръбата на харпуна е направен от болтче М6 + по-голяма крилчата гайка М8 + шайба. Аз бях направил същите заготовки (пластинки) и ги оставих на заварчика, но той решил че този вариант е по-стабилен и го направил така. Варианта наистина е по-стабилен но е и по-тежък.
Що се отнася до конструкцията, която ти предложих като идея моят съвет е така да я замислиш и изпълниш, че горната част на бокса да бъде на равно с тръбата на харпуна или дори малко по-ниско от нея, за да не пречи на видимостта. Точно това не съобразих аз и сега го отчитам като грешка.
Към колегата Vov: Какво значи парната гайка? Съжалявам за некомпетентността, но за пръв път срещам този термин.
|
|
|
Във Варна си намирам всякакви болтчета,винтчета, шайби, зегерки и крилчати гайки........ от неръждавейка. Дори наскоро видях в Бриколаж, че дори и там има болтчета. Вече има доста неща от неръждавейка, които се продават по магазините за крепежи
|
|
|
Вальо разбрах! Пак ти благодаря!
|
|
|
Ето в крайна сметка как се получи при мен
това е обзора, предполагам под вода пак ще е същия
Остава ми да пробия дупка на гайката на стойката към кутията, че мога да я загубя.
|
Akula deep
04-09-2009 15:30
|
Не знам да бързам ли с "Браво-то".  Изглежда ми доста солидно като конструкция и дано не ти наруши чувствително баланса на харпуна. Само "водната" проба ще покаже истината, а ние ще те чакаме да ни покажеш клипчетата, че тоя сайт се обърна иначе в поетичен форум  .
Успех.
|
|
|
Мале Юлиии...
много ти е "фешън" бокса!
Направо без очи останах от инокса!
Очевидно е направен да векува -
нека сто години той да ти слугува!
Сега пали и заминавай за мерута и зъбари!
Там натопи го тоз лъскаж из ловните полета стари,
а после сподели заснетото със нас във темата.
Пък... ако ти не щеш, тогаз ще ти спестя поемата...
|
|
|
Гриша прав си фешън е, като знам колко пари дадох за него още ме боли сърцето.
А за филмчетата, чул те господ, само да има достойни цели, първи вие ще ги видите
|
|
